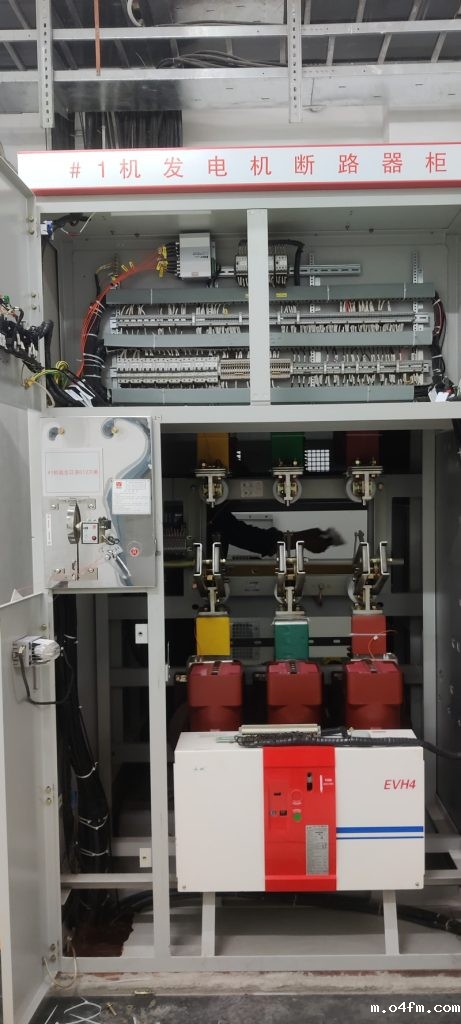

荧光光纤测温系统在发电机断路器柜等强电磁干扰环境下可以进行精确测温，光纤末端探头贴在被测体表面，测温光纤对电磁场干扰免疫，对高压绝缘、防燃防爆 ； 单点测温、数字信号输出；光纤探头直径小，可定制；安装简便；拨码开关，可直接设置通讯地址。实时采集被测物体的温度信息。采用伟德赌场娱乐平台荧光光纤测温探头有着极强的电磁抗扰度和耐压、绝缘性能。温度感应灵敏，长期稳定可靠的运行工作。测温精度可达±1℃。

变压器寿命与内部的绝缘纸寿命直接相关，绝缘纸的寿命受到高温的直接影响，绕组上的最高温为绕组热点，也就是绝缘纸会最先退化的位置。常规测温方法是模拟或间接计算这一温度值，无法精确测量出实际温度。想要知道实际温度值的唯一有效方法是通过荧光光纤实时测量获得。

伟德赌场娱乐平台自主研发的油浸式变压器绕组荧光光纤测温装置能够快速检测并反馈热点情况，触发报警和继电器来保护油浸式变压器的正常运行。

变压器绕组光纤测温系统包含：（非实际所有配置，具体联系我们定制）

变压器绕组光纤测温装置

内部光纤传感探头

外部光纤传感探头

贯通器/法兰组件

可选配件

控制箱

一体式保护箱

分体式保护箱

防护罩（分体式保护箱需配置）

固定组件

油浸式变压器绕组荧光光纤测温装置专为电力应用而设计，非常适合用于变压器绕组热点测温，可直接、实时、精确测量绕组等热点温度的新型变压器内部温度监测装置，能够实现对变压器内部的全面监控。除了具有测温范围宽和准确、可靠的测温性能外，还有卓越的抗 EMI/RFI（电磁干扰/ 射频干扰）特性，高压绝缘及抗干扰等优异的性能。可实现动态负载运行时“热点”温度的实时和精确监测。解决了在电磁环境下采用传统电学测温仪器安全性低、测量精度差、测温失效等问题。

产品应用特点：

1、光纤温度传感器内置于环网柜T型接头的绝缘塞内，光纤传感器直接与堵头尾部的金属件接触，实时监测T型接头内的温度情况；

2、光纤传感器在堵头浇注时嵌入到产品内部，与堵头完全嵌合，不改变堵头及电缆头的原有形态，不降低电缆头及整柜的性能；

3、预置光纤传感器后的堵头及整机可正常通过局放试验及耐压等试验；

4、光纤传感器柔韧性好、物理硬度高、不易损伤、使用寿命长；

5、传感器可根据需求订制，订制内容包括：传感器长度、探头类型、传感器护套材质（陶瓷、玻璃、塑胶或其他绝缘材质）；

6、光纤温度传感器响应快、准确性及稳定性高、绝缘性好、寿命长，免维护；

7、温度信号输出为数字信号，可在后台做个性化应用，如报警、预警通知、远程监控等，也可将温度信息接入到其他系统。

8、无线通信部分可根据传输协议的不同做模块化订制，支持 IOT、智能电网等多种传输协议。

测温原理：

技术参数：

电缆、母线槽等电力设施作为电力系统中的重要组成部分，如过热会导致停电、火灾等事故发生，其运行状况关系着整个电力系统的供电可靠性。运行温度一旦超过了电缆、母线槽所能承受的温度临界值就有可能引起火灾，进而造成大面积的停电。

现有技术中，常见的温度监测技术如热敏电阻式测温、红外传感式测温等在电力设施测温的场景下均具有明显的劣势：常规的热电偶、热电阻、半导体温度传感器等测温方式，由于本身带电或需要金属导线传输信号，绝缘性不能保证，不能在电缆桥架内部使用；手持式红外热成像仪必须与待测物体保持距离，是一种非接触式测温手段，需要人工操作，无法实现不间断在线测量，无法在封闭的配电间内的电缆桥架、母线槽上使用。

光纤测温技术已在电力电缆运行温度的监测中得到运用，光纤测温技术是一项实时、在线和多点光纤温度测量技术，能够实时地监测空间温度场，可以对光纤沿线的测量点进行连续的实时测量，且抗电磁干扰。智能电网属于电力系统，其中包括发电厂、高压电网、变电站、配电站等，具体的有发电机、变压器、电力电缆、开关等电力设备，这些设备通常在高电压、强电场、热负荷等环境下工作，且工作环境无人值守也无人为监控，为此，工作人员往往会使用分布式光纤测温系统对高压电缆进行温度检测。

分布式光纤测温电缆桥架、母线槽测温报警系统，通过设置于建筑物配电间中的电缆桥架或者母线槽上的分布式光纤，对电缆桥架或者母线槽进行温度监测，并输出温度监测信号给信号传输模块，信号传输模块接收温度监测信号，并将温度监测信号发送给控制模块，设置于消防控制室中的控制模块根据温度监测信号，判断电缆桥架或者母线槽的温度是否大于预设温度阈值，并在确定电缆桥架或者母线槽的温度大于预设温度阈值时，生成与温度监测信号对应的报警信息，并将报警信息发送给设置于消防控制室中的显示模块，显示模块对报警信息进行显示，可以通过设置于建筑物配电间中的电缆桥架或者母线槽上的光纤测温模块满足接触式测温的要求，并且能够在不停电情况下实时对电缆桥架或者母线槽进行温度测量，从侧面监测电力系统中的设备或配电回路运行情况，可以在确定电缆桥架或者母线槽的温度大于预设温度阈值时，生成与温度监测信号对应的报警信息发送给设置于消防控制室中的显示模块，进行显示，以使消防控制室中的管理人员根据显示模块中显示的报警信息，及时得知有电缆桥架或者母线槽的温度大于预设温度阈值，即有电缆桥架中的电缆的运行温度超过了所能承受的温度临界值，或者有母线槽的运行温度超过了所能承受的温度临界值，可能引起火灾，从而消防控制室中的管理人员可以根据报警信息中包含的电缆桥架或者母线槽的标识信息，对温度异常的电缆桥架或者母线槽采取措施消除故障，第一时间排除火灾隐患，提高了自动化程度和响应速度，确保电气安全。

由于光纤传输系统的绝缘强度高、电磁抗干扰性强、耐腐蚀性强、体积小、结构简单，特别适用于电力系统中温度参数的在线测量。光纤温度监测系统采用光纤传输信号。它的光纤温度传感器安装在带电物体的表面，在温度计和温度传感器之间使用光纤连接。光纤测温分为分布式光纤测温、光纤光栅和荧光光纤测温等方法，其中荧光光纤测温方法的优点最为明显，其寿命长，无需标定，探针尺寸小，易于安装。荧光光纤被用于测量电气设备的温度已经有20多年了，包括在极其苛刻的环境中使用的产品，如500千伏变压器绕组，这些都被证明是安全可靠的。

荧光光纤测温系统的优点

综上所述，对于发电厂和变电站电气设备的温度测量，荧光光纤测温技术具有明显的优势。与红外测温相比，可以实现高精度的在线监测;与无线温度测量相比，它不受电磁干扰，体积小，寿命长。

荧光光纤测温火灾监控系统的组成及工作原理

荧光光纤测温系统由显示仪器、温度解调器和荧光光纤传感探头组成。测量点是高压开关的静态接触。将光纤探针安装到开关柜的静态接触点后，通过光纤传输到解调器计算温度信息，并提供显示功能，实现开关柜接触点的在线温度监测。

荧光光纤测温仪安装【每个项目都不一样，具体措施具体提供解决方案】

开关柜触点的安装，热点主要是静触点和动触点的结合处，但这部分由绝缘套保护，内部空间很窄。为了更准确地测量触点的加热温度，光纤探头从套管后部沿汇流排伸入套管内部，并设置耐高温高绝缘装置。在夹具上，传感器探头可以牢固地固定在静态触点上。将传感器探头用卡箍固定在传感器固定槽内，然后将传感器探头与卡箍一起卡在静触头的气缸上，在安装过程中，夹具安装在静触头与汇流排的连接处，与动触头保持安全距离。在条件允许的情况下，也可在静触点上形成相应的凹槽或孔，静触点可通过直接粘合安装。

荧光光纤温度测量系统的应用

荧光光纤温度测量系统在智能开关中进行了测试。测试期间的环境温度为18.8°C，并分别与传统方法（热电偶）进行比较。监测并记录6通道温度数据。结果表明，荧光光纤在线测温系统不仅可以满足系统的绝缘要求，而且可以准确，准确地反映出关键点的温度。性能要求。
荧光光纤测温火灾监控系统具有实时监控功能。开关柜监测点温度过高时，能及时识别和报警，为工作人员提供足够的时间采取措施降低开关柜温度，保证电力生产的正常运行，避免火灾事故和大规模停电。延长开关柜。使用寿命。荧光光纤温度测温系统提高了开关柜的火灾检测和报警性能，有效地克服了开关柜运行过程中实时准确的温度测量的困难，大大提高了利用该技术提高火灾报警和火灾实时监控的能力。
